Распределительный клапан смазки подает дозированное количество смазки к каждой точке смазки посредством последовательного движения поршней или плунжеров, обеспечивая точную и непрерывную механическую смазку.
Основные компоненты смазочного распределительного клапана:
Энергоблок (насосная станция)состоит из ключевых компонентов, таких как двигатель, насос и резервуар. Это источник энергии для всей системы смазки, отвечающий за создание постоянного и стабильного высокого давления и подачу смазки в систему, обеспечивая непрерывную подачу гидравлической энергии.
Распределительная единица (дистрибьютор)действует как центральный узел распределения потока смазки, точно и количественно распределяя смазку от силового агрегата к каждой точке трения, требующей смазки, в соответствии с потребностями оборудования в смазке.
Комплект поставки (трубопроводная арматура) — это сеть подачи жидкости, состоящая из магистральных трубопроводов высокого-давления, отводных трубопроводов, соединений и различных клапанов, которая образует эффективный и герметичный физический канал передачи смазочного материала от насосной станции к каждой точке смазки.
Блок управления и контролясостоит из интеллектуального контроллера, датчика давления и датчика уровня и отвечает за точный контроль цикла смазки, контроль давления в системе и уровня смазки, а также обеспечение безопасной и автоматической работы системы.
ПрогрессивныйLПринцип дистрибьютора ubricant:Прогрессивный распределитель — широко используемый основной компонент в промышленных системах смазки. Его конструкция обычно состоит из начальной пластины, концевой пластины и по меньшей мере трех промежуточных пластин. Каждая промежуточная пластина содержит рабочий поршень и два выхода масла, симметрично расположенные на левом и правом концах.

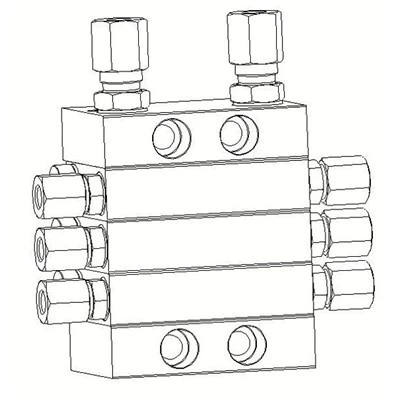

Двойная-линия Lсмазочный материалРазделительный блокПринцип: Он имеет два основных трубопровода, причем в двух трубопроводах попеременно создается и сбрасывается давление с помощью реверсивного клапана, чтобы обеспечить охват всех точек смазки в системе. Это основное смазочное решение для тяжелой промышленности.
Одна-строка Lсмазочный материалИнжекторПринцип: Основной логикой являются циклы «параллельного впрыска» и «сброса давления-», которые обеспечивают распределение смазки посредством периодических изменений давления для достижения эффективного пополнения нескольких точек смазки.
Смазка (смазка или масло) закачивается в распределитель, поступает в поршневую камеру через кольцевую канавку и последовательно толкает поршни, вызывая выброс смазки, находящейся в поршневой камере, из маслоотводного отверстия.
Рабочий процесс выглядит следующим образом:
● Масляный насос запускается, и масло под давлением поступает в главный распределитель.
● Поршни движутся последовательно: масло под давлением толкает поршень к конечной точке, выпуская дозированное количество смазки из соответствующего выпускного отверстия для масла.
● Циркуляционная подача масла: после того, как поршень достигает своей конечной точки, масло под давлением толкает следующий поршень, последовательно завершая дозированный выпуск масла из каждого выпускного отверстия. Непрерывная работа: пока насос непрерывно подает масло, поршень распределителя циркулирует, непрерывно подавая смазку к каждой точке смазки.
● Контроль и безопасность: Если промежуточный поршень заклинивает, весь распределитель перестает работать. Движение поршня можно контролировать с помощью бесконтактного переключателя, что обеспечивает сигнализацию и техническое обслуживание.
Преимущества:
● Прогрессивный дистрибьютор:Точная подача масла, компактная конструкция и простота контроля. Он подходит для машин малого и среднего-габаритов, а также для многоточечных-систем смазки, подавая фиксированное количество смазочного материала до 150 точек смазки на длину доставки до 15 метров.
● Двухлинейный распределитель:Чрезвычайно высокая надежность и резервирование системы; мощная возможность передачи высокого-давления; адаптируется к крупномасштабной-смазке на большие-расстояния; Скорость потока смазки регулируется независимо.
● Однолинейный-дистрибьютор:Простая структура и низкая стоимость; единственная точка отказа не влияет на всю систему; установка и обслуживание просты и гибки; синхронная подача масла отличается высокой эффективностью.
● Приложения и обслуживание:Горнодобывающая техника, металлургическая техника, строительная техника, кузнечное и литейное оборудование. Их особенности включают точные циклы смазки, экономию смазки, увеличенный срок службы оборудования, а также простоту установки и обслуживания. В реальной работе, когда насос останавливается, поршень остается в своем текущем положении и возобновляет работу из остановленного положения для следующей подачи масла, обеспечивая непрерывную и надежную смазку.
